Forsplit Štiepaci tŕň + hriadeľ 100mm komplet ZWK2U-100K2
Kód: 34044



Podrobný popis
Forsplit Štiepaci tŕň s hriadeľom 100mm komplet ZWK2U-100K2
Štiepací tŕň ZWK2U-100K2 s kladkou je určený na stavbu skrutkového štiepača dreva poháňaného elektromotorom, benzínovým motorom alebo cez vývodový hriadeľ traktora. Stavebnica je založená na dvoch samonastavovacích ložiskách typu UCP207, kužeľ je pripevnený k hriadeľu s výstupom typu 35A s priemerom 35 mm, kladka je namontovaná na hriadeli s priemerom 35 mm, blokovaná klinom 10 mm a dodatočne zaistená zo zadnej strany skrutkou s vnútorným šesťhranom. Má štandardný hriadeľ na prenos výkonu používaný v poľnohospodárskych traktoroch, 6 zubov, 1 a 3/8 palca. Stavebnica sa dodáva so závitovkou na drevo (s vymeniteľnou špičkou zaistenou čapom) s priemerom 100 mm, ktorá je ideálna na stavbu profesionálnych štiepačov dreva pre domáce a priemyselné použitie. Sada obsahujúca tento kužeľ je najlepším riešením pre náročnejších zákazníkov, ktorí štiepajú veľké bloky dreva s priemerom väčším ako 40 cm. Kužeľ je vybavený vymeniteľnou špičkou, ktorá je zaistená pevným kolíkom, takže špička pri zmene rotácie nevypadne.
- Druh materiálu: experimentálne zvolená chrómová oceľ s vysokou pevnosťou
- SPRÁVNE KALENÝ HROT - čo zaručuje jeho vysokú odolnosť a dlhú životnosť
- Priemer závitovky: 100 mm
- Dĺžka závitovky: 280 mm
- Dĺžka pracovnej časti: 220 mm
- Priemer otvoru pre hriadeľ: 35 mm
- Montáž závitovky na hriadeľ: dve skrutky M12 , ktoré zaisťujú správnu prevádzku v oboch smeroch
- Hlboký ľavý závit vrtáka s ostrým tvarom zaisťuje jednoduché skrutkovanie do dreva
- Hrot je zablokovaný kolíkom s priemerom 12 mm!, vďaka čomu je spojenie veľmi pevné
- Odporúčaná rýchlosť závitovky: 400 – 600 ot./min.

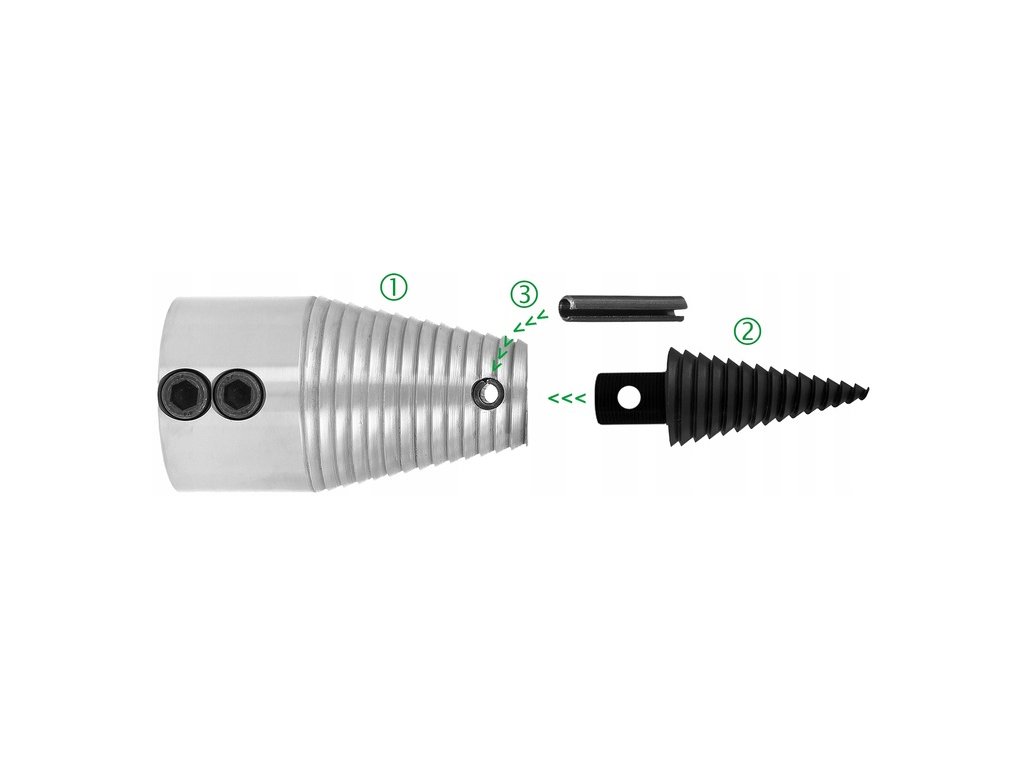

Teleso závitovky (1):
[K-S100K2-35A]
- Dĺžka tela: 190 mm
- Dĺžka pracovnej časti tela: 130 mm
- Montáž vymeniteľného hrotu: pružinový kolík 12 mm!!

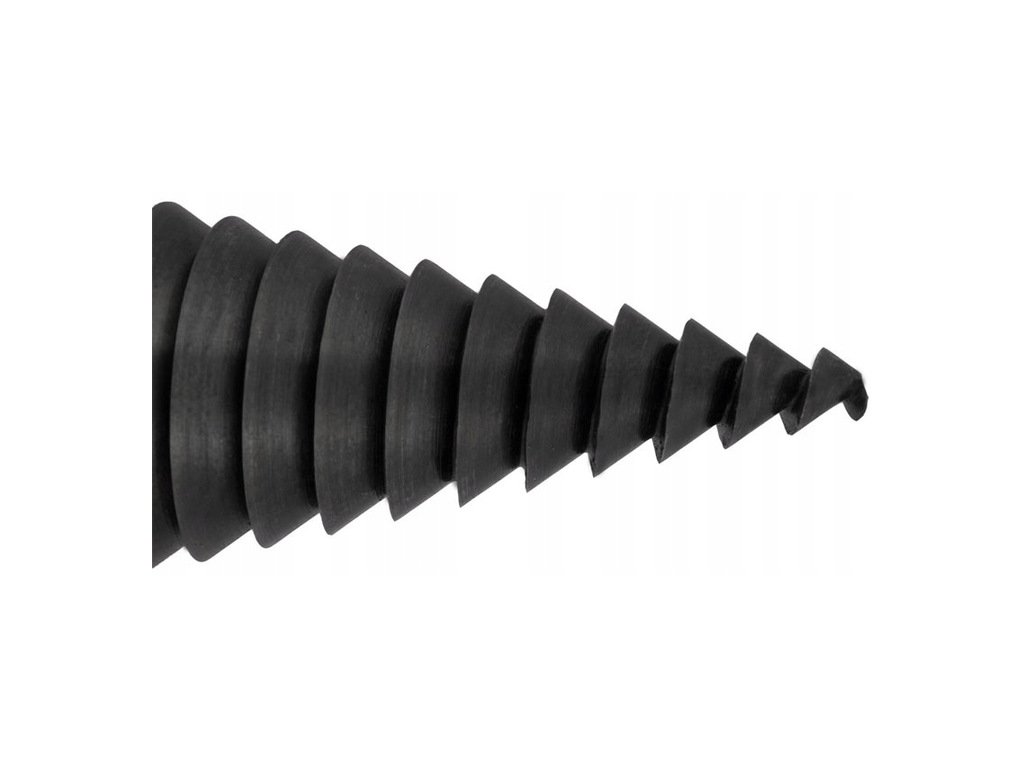

Vymeniteľný hrot:
[SWK2]
- Druh materiálu: experimentálne zvolená chrómová oceľ s vysokou pevnosťou
- SPRÁVNE KALENÝ HROT - čo zaručuje jeho vysokú odolnosť a dlhú životnosť
- Dĺžka hrotu: 115 mm
- Dĺžka pracovnej časti hrotu: 90 mm
- Montáž do tela: pružinový kolík 12 mm!!
- Tipy sú k dispozícii v nepretržitom predaji
Základná súprava:
[ZWK2U]
- Rozstup otvorov: 141 mm x 127 mm

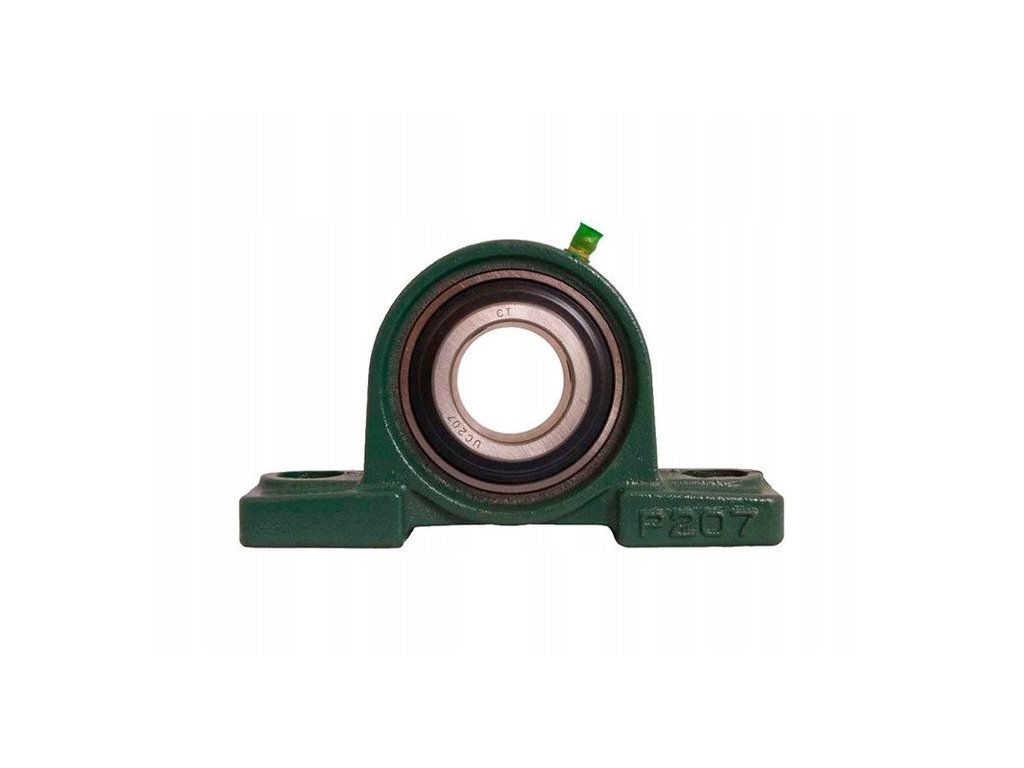

Samonastavovacie ložisko:
[UCP207]
- Priemer otvoru pre hriadeľ: 35 mm
- Výška ložiska: 93 mm
- Šírka základne: 48 mm
- Základňa - dĺžka: 167 mm
- Výška základne: 47,6 mm
- Rozstup otvorov základne: 127 mm (nastaviteľný 3 mm)
- Priemer otvorov základne: fi 17 mm

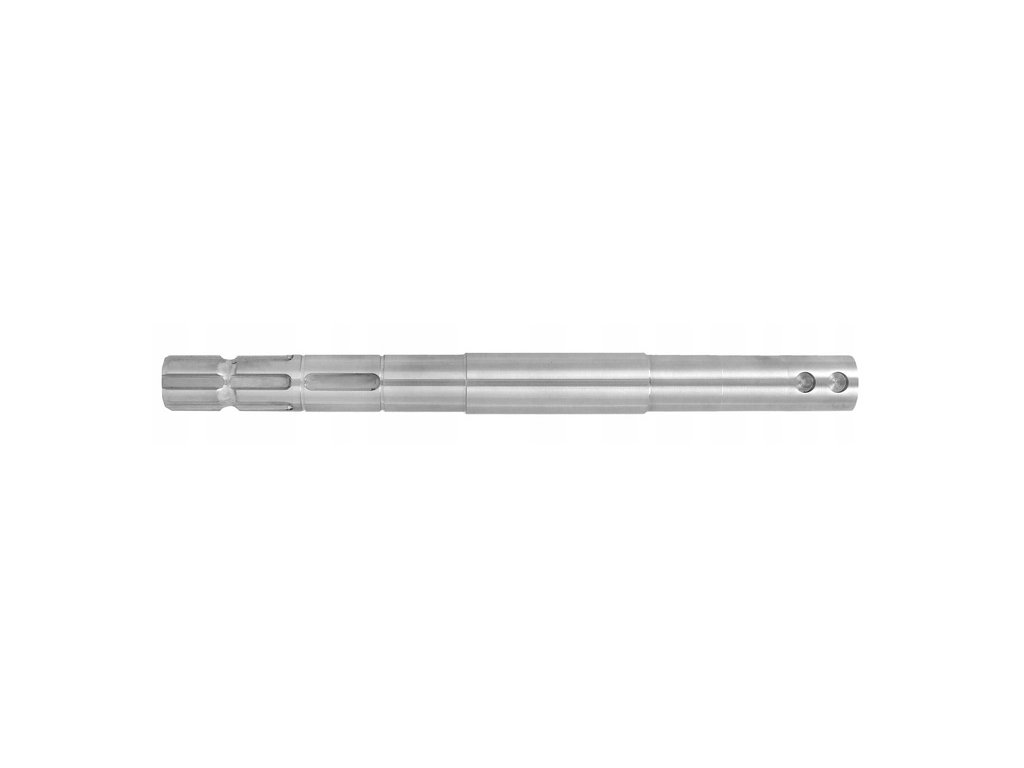

Hriadeľ:
[WWK2U]
- Druh materiálu: experimentálne zvolená chrómová oceľ s vysokou pevnosťou
- Dĺžka hriadeľa: 410 mm
- Priemer ložísk: fi 35 mm
- Priemer závitovky: fi 35 mm
- Otvory pre montážne skrutky závitovky: 2x fi 12 mm
- Priemer kladky: 35 mm
- Výstup pre vývodový hriadeľ: 6 zubov, 1 a 3/8 palca

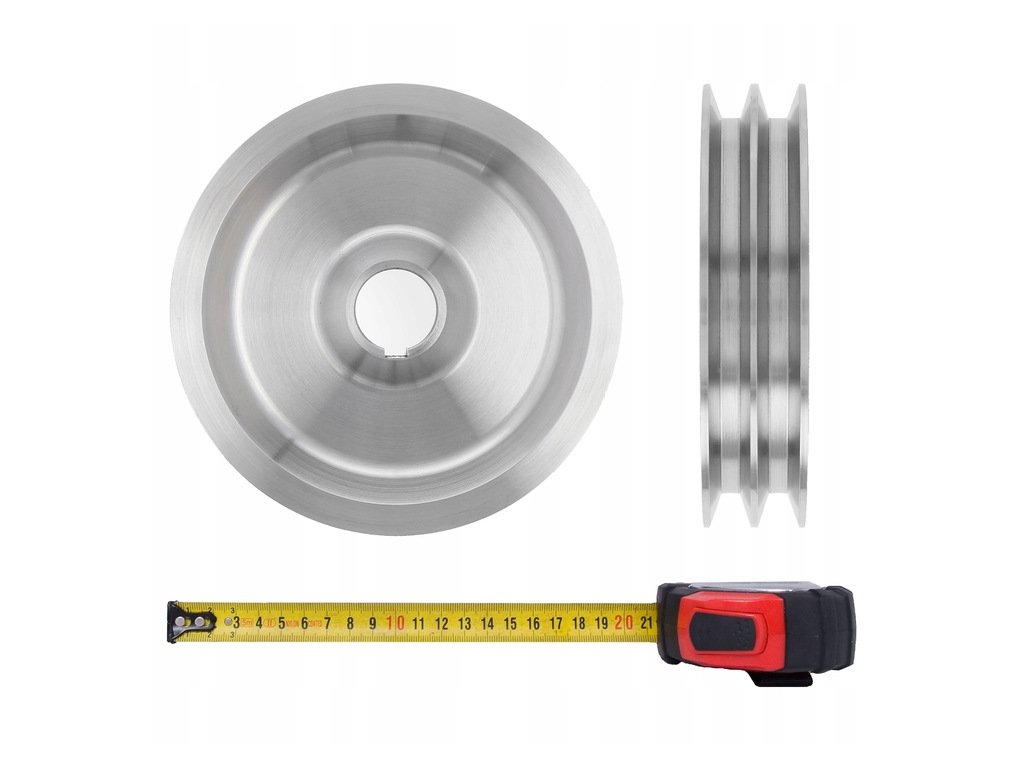

Kladka:
[K2X17-200-35-K10]
- PLNÁ OCEĽOVÁ KLADKA - nepredávame krehké kladky vyrobené z liatiny!
- Priemer: fi 200 mm
- Priemer otvoru pre hriadeľ: fi 35 mm
- Otvor pre klin (drážka pre kľúč): 10 mm
- Pre opasky: 2x17 mm
