Šablóna pre spoj kuchynských dosiek CMT 650

Podrobný popis

Šablóna pre spoj kuchynských dosiek CMT 650

• Šablóna CMT650 je navrhnutá z odolného materiálu.

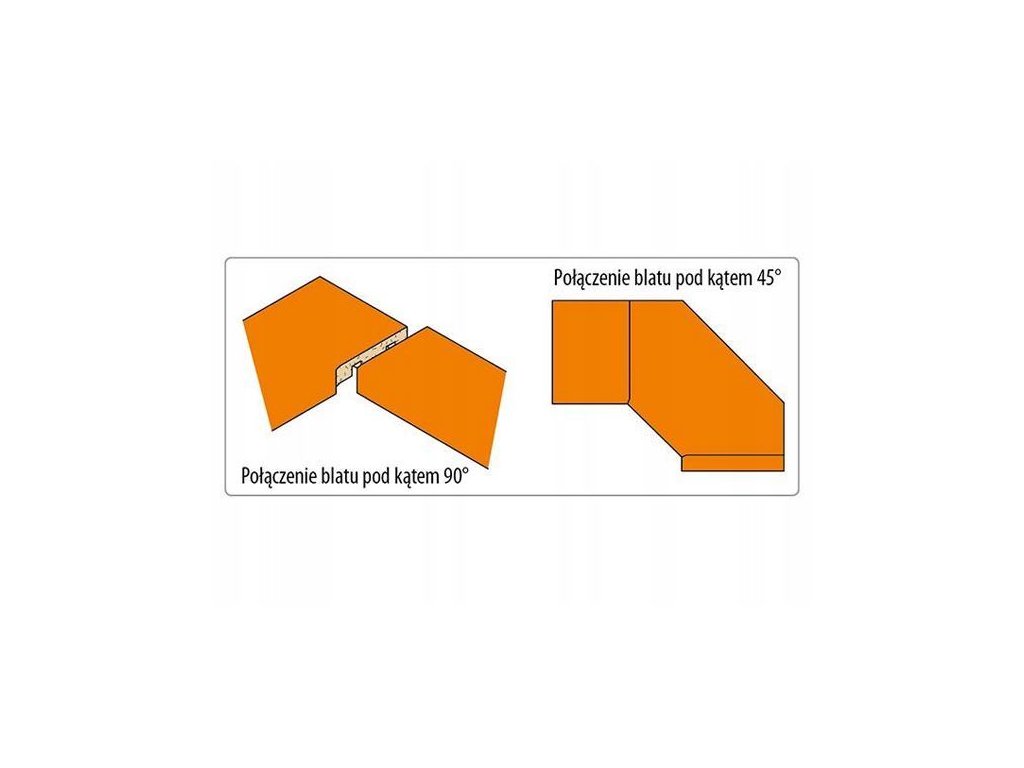

• Určené na rezanie a montáž stolových dosiek so šírkou 420 mm až 650 mm pod uhlom 90° a 45°.

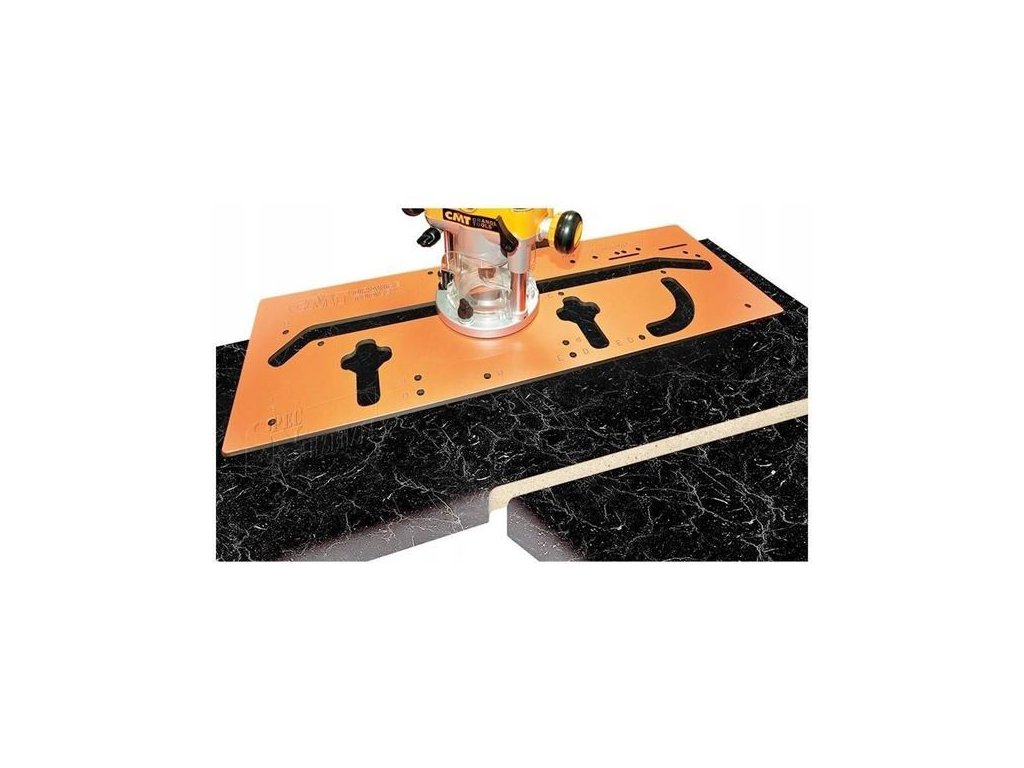

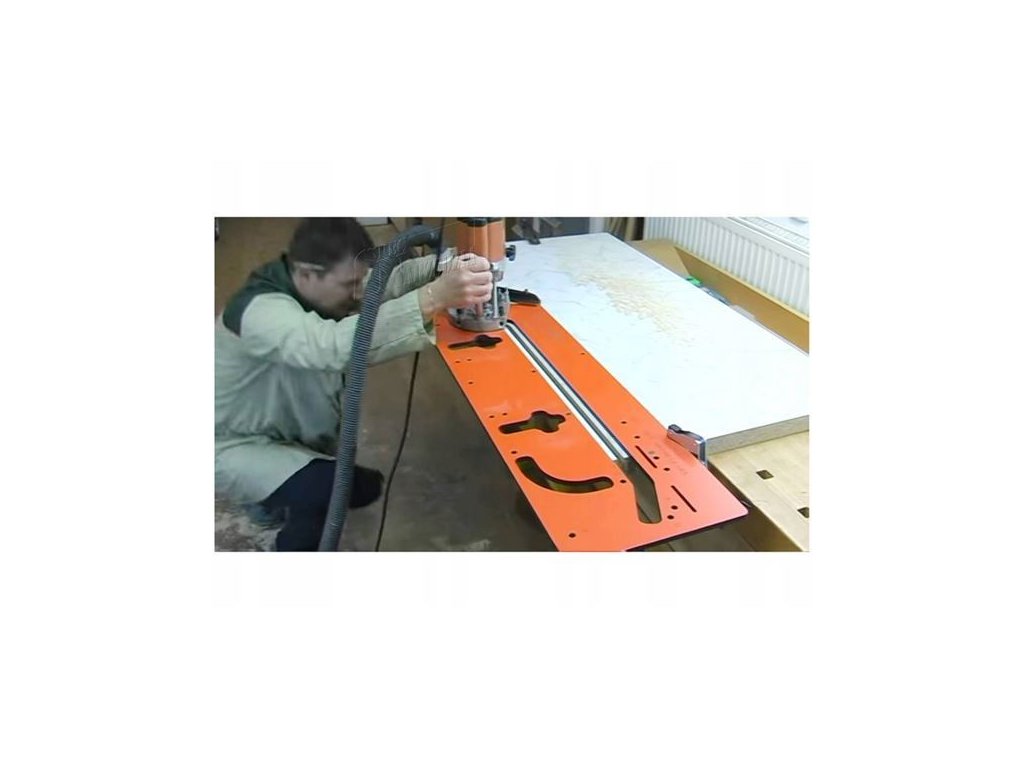

• Je určený na prácu s frézkami (priame frézy do priemeru 12 mm).
• Písmenové označenie na predlohe pre rôzne operácie uľahčuje a urýchľuje prácu.
• Šablónu je možné použiť len pre stolové dosky 500, 550, 600, 650 mm.

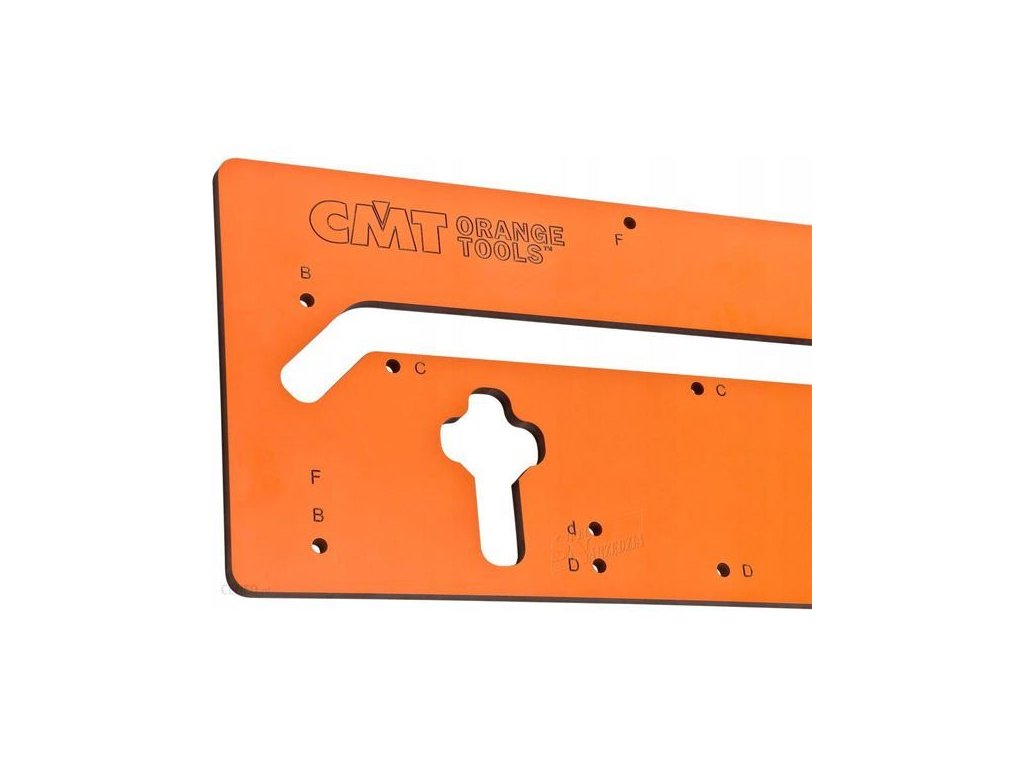

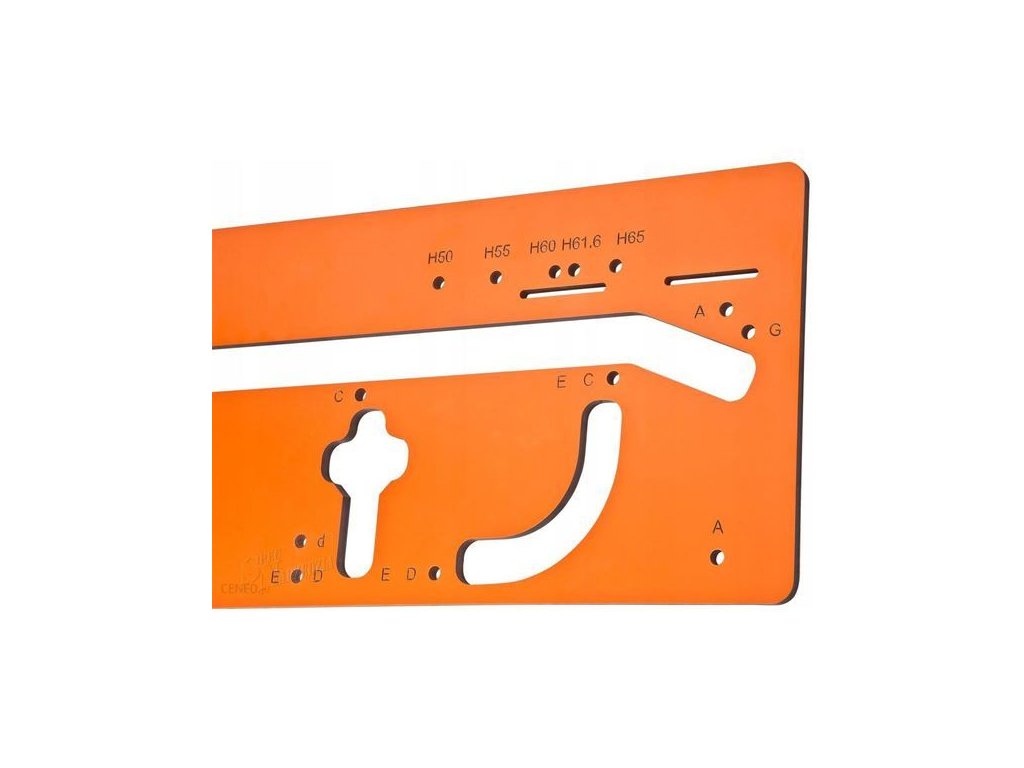

PÍSMENA DIER PRE ZAMYKACIE PLÁŠKY PRE KAŽDÚ KONKRÉTNU POLOHU:

• A. 2 otvory - vonkajšie časti spoja 45°
• B. 2 otvory - vonkajšie časti spoja 90°
• C. 4 otvory - vnútorné časti spoja 90° a 45°
• D. 4 otvory - pre svorky
• E. Rohová lišta s 3 otvormi s krúžkom (R = 8,2)
• F 2 otvory - ukončenie rohov pod uhlom 45°
• H. 1 otvor - vnútorná časť spoja 90°

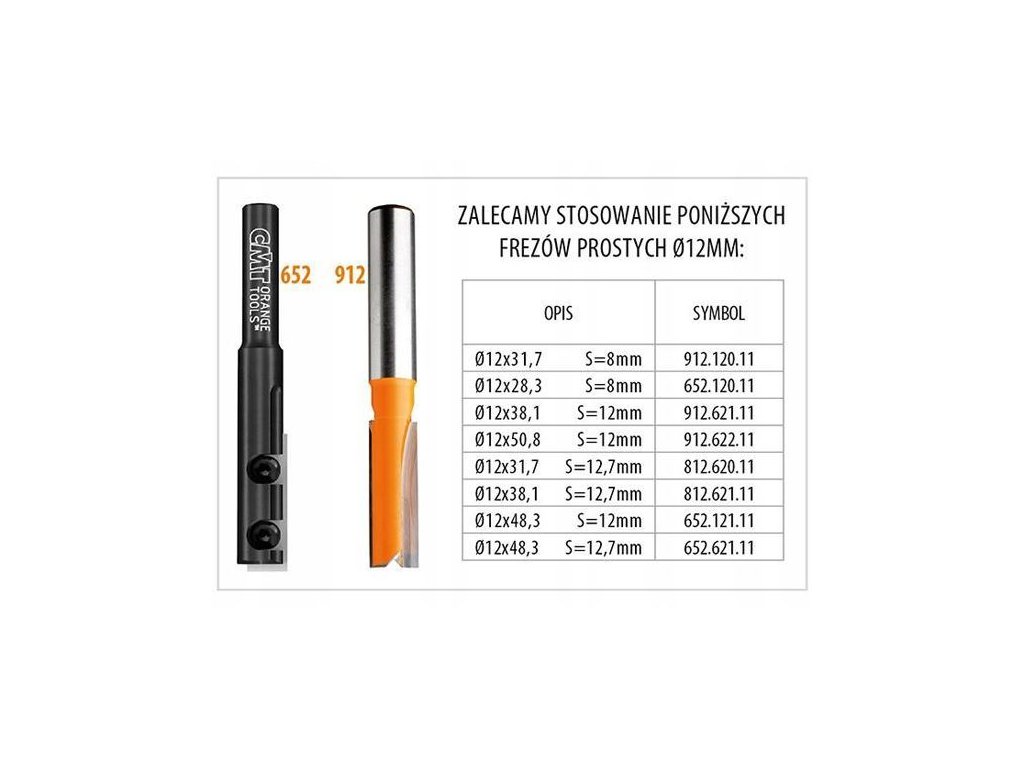

ODPORÚČAME POUŽÍVAŤ NASLEDUJÚCE PRIAME FRÉZY Ø12MM:

• Ø12x31,7 S = 8mm 912.120.11
• Ø12x28,3 S = 8mm 652.120.11
• Ø12x38,1 S = 12mm 912.621.11
• Ø12x50,8 S = 12mm 912.622.11
• Ø12x31,7 S = 12,7 mm 812.620.11
• Ø12x38,1 S = 12,7 mm 812.621.11
• Ø12x48,3 S = 12mm 652.121.11
• Ø12x48,3 S = 12,7 mm 652 621,11

POZNÁMKA: Ak používate frézku od iného výrobcu, použite vodiacu objímku Ø30 mm 899.007.00 a základný smerovač CMT300-SB1.

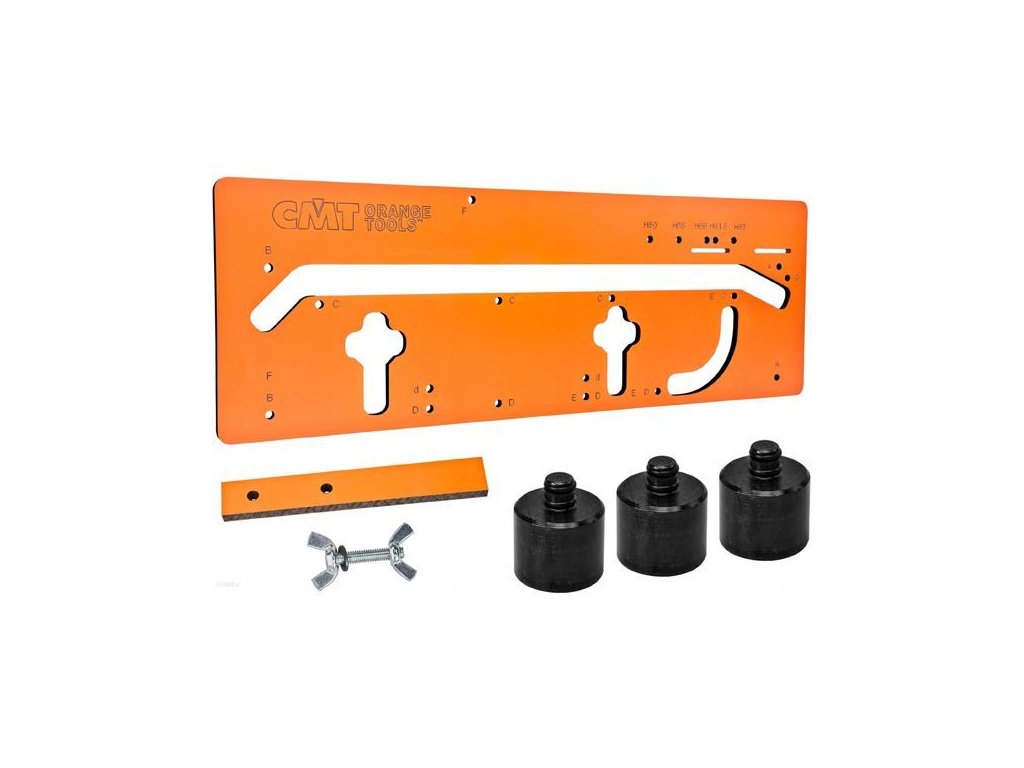

Obsah balenia:

• Fenolická šablóna.
• Upínacie objímky (3 kusy).
• Nastaviteľný dorazový kolík.
• Vstavané šablóny na zaoblenie a skosenie hrán.
• Dodatočné polohovacie puzdro pre stolovú dosku so šírkou 600 mm.
• Dve integrované šablóny na rezanie skrutiek panelov.
• Šablóna je dodávaná s návodom na použitie.
