KUHTREIBER KITin-170TIG LA

Podrobný popis

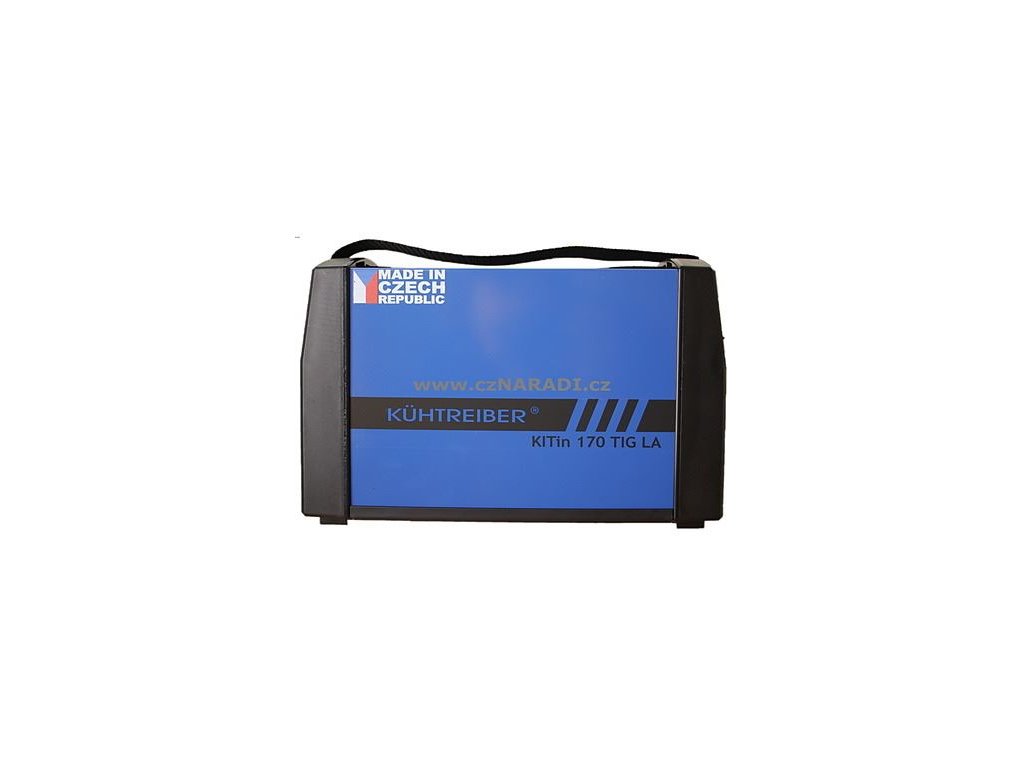

Kühtreiber KITin 170 TIG LA Invertorová zváračka MMA/TIG

Zvárací invertor s digitálnym ovládaním

KITin 170 TIG LA sú profesionálne invertorové zváracie stroje tretej generácie konštruované s využitím IGBT technológie s rýchlou mikroprocesorovou reguláciou - FAST CONTROL. Stroje sa vyznačujú vysokými zaťažovateľmi (125 A na 100 %) a výkonom, nízkou spotrebou el. energie, vynikajúcimi zváracími vlastnosťami, sú ľahké, malé a obzvlášť spoľahlivé. Riadiaca elektronika sa vyrába technológiou SMD. Tieto stroje sú určené do prevádzok, kde je kladený dôraz na maximálnu úžitkovú hodnotu a vysoký výkon za priaznivú cenu. Stroje sú vybavené mikroprocesorovým ovládaním a displejom zobrazujúcim nastavené hodnoty.

Vybavenie:

Jasný displej zobrazujúci nastavené hodnoty
Jednoduchá a čistá grafika s veľkými tlačidlami

MMA
Funkcia HOT START
ARC FORCE
Funkcia ANTI STICK - Keď je zváracia elektróda krátka, prúd automaticky klesne na 10 A
Bezpečnostný systém VRD MMA

TIG LA
Funkcia TIG LA je na 12 V výstupných svorkách - menič je vypnutý. Pri dotyku volfrámovej elektródy sa striedač automaticky zapne.
TIG PULS zváranie - na zváranie tenkých materiálov
TIG DOWN SLOPE - vyplnenie krátera
Prúd svorky TIG

Technické údaje:

Katalógové číslo: 50466
Vstupné napätie 50/60 Hz: 1 x 230 V
Istenie: 20 A
Rozsah zváracieho prúdu: 10-170 A
Zaťažovateľ 100 %: 125 A
Zaťažovateľ 60 %: 140 A
Zaťažovateľ pri max: 25 %
Napätie na prázdno: 88 V
Krytie: IP 23 S
Rýchlospojka 10-25
Rozmery D x Š x V: 310 x 143 x 220 mm
Hmotnosť: 5,9 kg

Zváranie MMA

Perfektné zváranie zváracieho oblúka zabezpečuje funkciu HOT START, ktorá je ľahko nastaviteľná v dvoch úrovniach.
HOT START - "Počiatočný prúd" môže byť nastavený od 0 (vypnuté) do 70 % vyššie ako nastavený zvárací prúd. Tiež je možné nastaviť trvanie činnosti HOT START v závislosti od podmienok zvárania. Bezchybné zapaľovanie oblúka podporuje 85 V prázdne napätie.

Stroje KITin TIG LA sú štandardne vybavené bezpečnostnou funkciou VRD (Reduction Voltage Device). Funkcia môže byť zapnutá a vypnutá jednoduchým spôsobom, čo je signalizované symbolmi na displeji.
VRD ponúka zvýšenú bezpečnosť pri práci a manipuláciu s ním. Modul VRD automaticky zníži prázdne napätie na bezpečnú hodnotu 15 V, kým operátor nespúšťa palivo. Akonáhle sa zvárač dotkne elektródou zváraného materiálu, napätie sa okamžite zvýši na hodnotu 85 V na prázdno (po dobu 5 sek.) A spustí sa funkcia HOT START, čím je zaistený bezproblémový štart.

Zváranie TIG

Stroje sú vybavené presným dotykovým zapaľovaním oblúka TIG LA. LA zabezpečuje bezpečný štart v TIG a veľmi nízke opotrebovanie volfrámových elektród na začiatku. Elektronika umožňuje nastavenie funkcie DOWN SLOPE - vyplnenie kráteru na konci zváracieho procesu a nastavenie pulzácie v rozsahu až do 500 Hz pre zváranie veľmi tenkých nerezových a ďalších materiálov. Pre presné ukončenie procesu zvárania je možné nastaviť prúd svoriek.
Aktivácia konca procesu zvárania sa uskutočňuje jednoduchým oneskorením a potom sa blíži k volfrámovej elektróde. Zvárací oblúk znižuje intenzitu až na plný čas vypnutia - "plnenie krátera" na nastavený čas (0 - 5 sekúnd).
Takéto stroje KITin TIG LA s jednoduchým ovládaním a nastavením parametrov sú všestranné v takmer všetkých aplikáciách zvárania MMA a TIG/WIG.

Mikroprocesorové riadenie umožňuje:
V metóde MMA:
Nastavenie funkcie HOT START -% zvýšenie aktuálneho, off funkciu
Nastavte čas oneskorenia START
Zapnite a vypnite funkciu zabezpečenia funkcie VRD
Nastavenie zváracieho prúdu

V metóde TIG:
Zapne funkciu PULS a nastaví ju vo frekvenčnom pásme 0,5 - 500 Hz
Aktivácia funkcie zastavenia zváracieho prúdu - DOWN SLOPE a jeho nastavenie v rozsahu 0,1 - 5 sekúnd.
Nastavenie konečného zváracieho prúdu od 10 A
Nastavenie zváracieho prúdu
Priblíženie wolfrámovej elektródy k zváranému materiálu
Dotknutím sa volfrámových elektród zváraného materiálu
Odstránenie volfrámovej elektródy a spúšťanie zváracieho oblúka pomocou LA - Veľmi nízke opotrebenie volfrámovej elektródy dotykom

Zvárací proces

Zakončenie zváracieho procesu a aktivácia DOWN SLOPE (vyplnenie kráteru) sa prevádza oddialením volfrámovej elektródy na cca 8-10 mm od zváraného materiálu Opätovné priblíženie - zvárací prúd sa znižuje po nastavenú dobu (0 až 5 sek.) Na nastavenú hodnotu koncového prúdu ( napr. 10 A) - vyplnenie krátera
Ukončenie procesu zvárania.
Digitálne ovládanie automaticky vypne proces zvárania
