IGM Prídavné šablóny 12,7 mm otvorený rybinový spoj

Podrobný popis

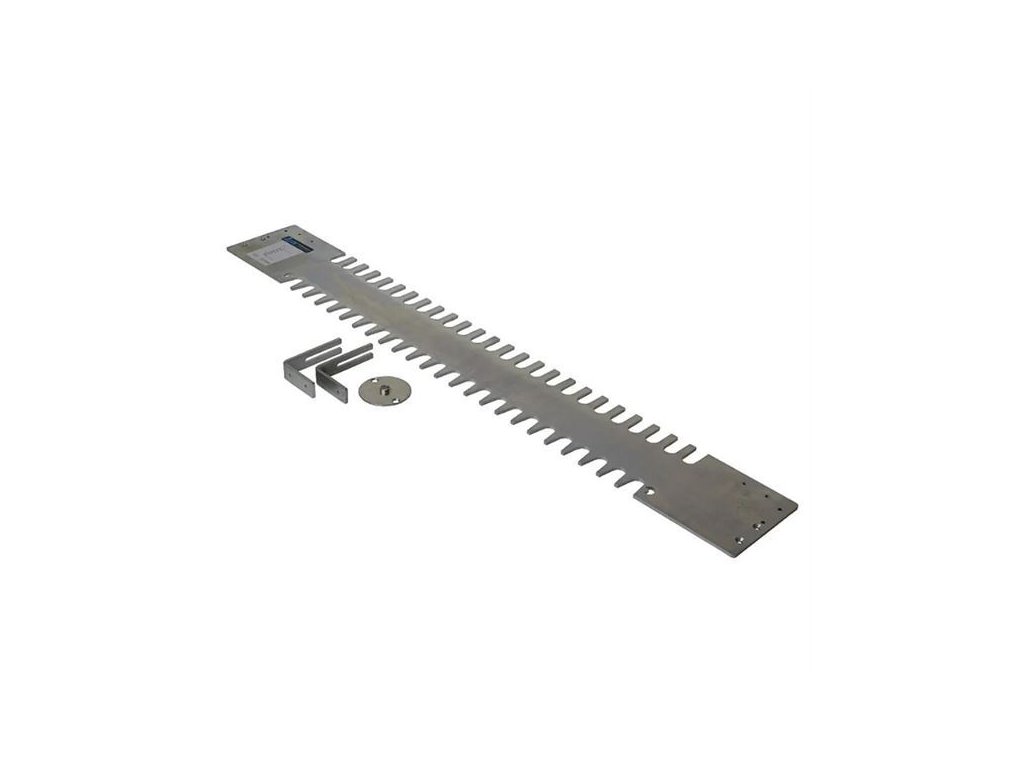

IGM FD3170 Prídavná šablóna 12,7mm otvorený rybinový spoj

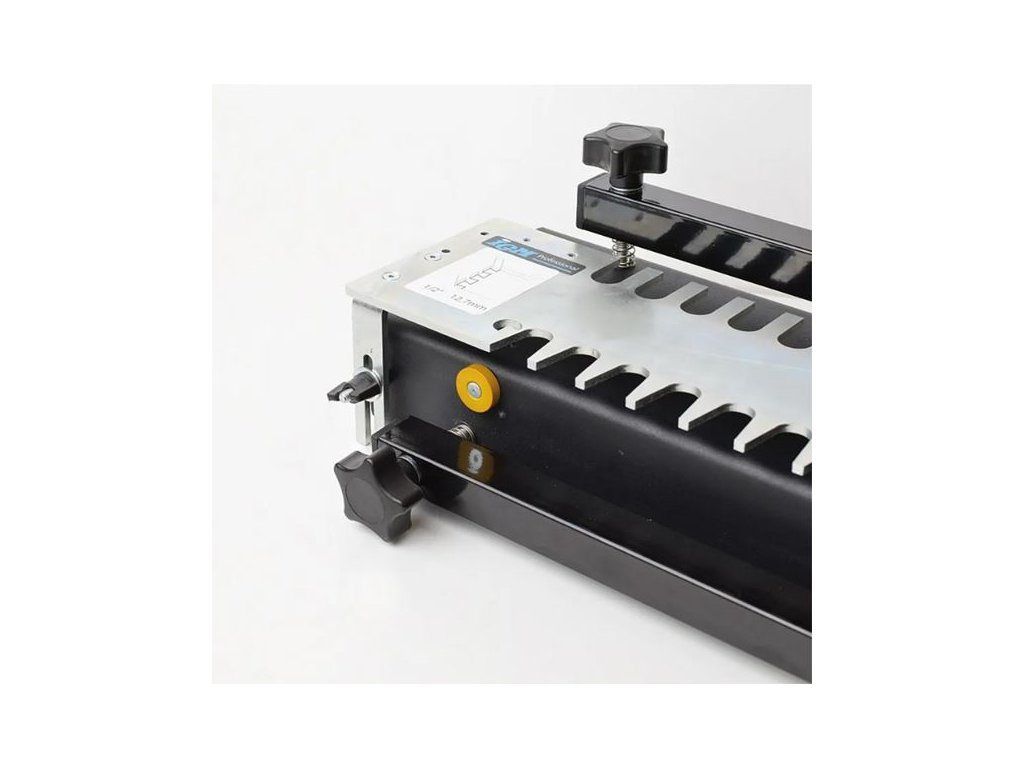

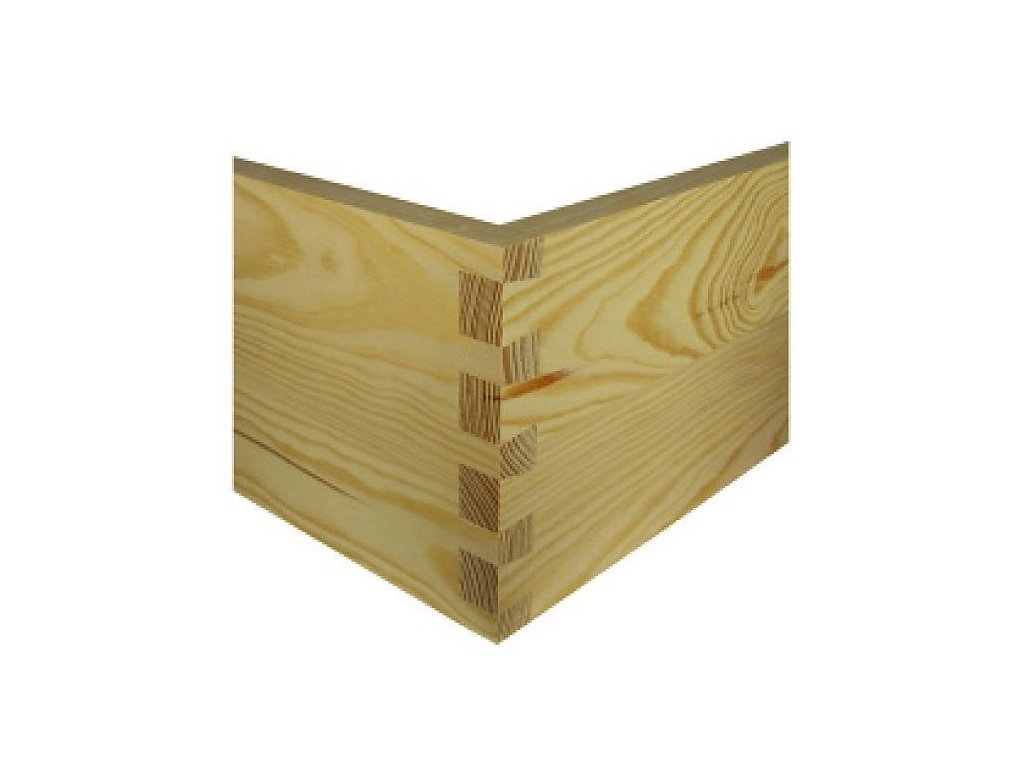

• 12,7 mm otvorený rybinový spoj - prídavná šablóna pre cinkovaci prípravok FD300.

Šablóny sú obojstranné, jedna časť je pre rybinovú drážku a druhá pre kónickú. Používajú sa dve stopkové frézy a dva kopírovacie krúžky pre výrobu jedného spoja na jednej šablóne.

Prídavné šablóny ponúkajú ďalšie možnosti rôznych typov spojov, ktoré vyrobíte na cinkovacom zariadení FD300 & 600. Je to minirybinový spoj, čapový spoj a otvorený rybinový spoj. Možnosť dokúpenia prídavných šablón zvyšuje úžitkovú hodnotu
nášho cinkovacieho prípravku oproti iným konkurenčným prípravkom.

Súčasť balenia:


• Oceľová šablóna
• Kopírovací krúžok D 11,1mm
• Hnedé dorazy

Pre 12,7 mm otvorený spoj potrebujete dve frézky:

• M100-08081 - HM Drážkovacia fréza D 8 x 25 mm, stopka 8 mm.
• M118-12981 - HM Rybinová fréza D 12,7 x 20,6 mm / 8°, stopka 8 mm.
• (druhý kopírovací krúžok D 15,8 x 4mm je súčasťou balenia prípravku)

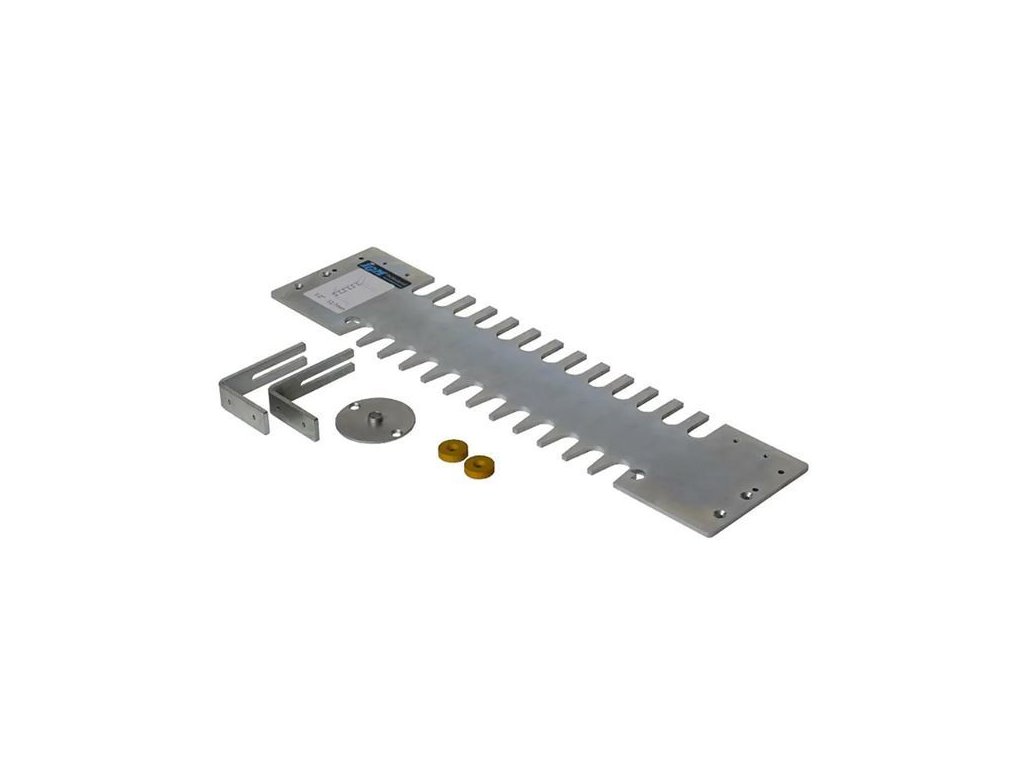

IGM FD6170 Prídavná šablóna 12,7mm otvorený rybinový spoj

• 12,7 mm otvorený rybinový spoj - prídavná šablóna pre cinkovaci prípravok FD600.

Šablóny sú obojstranné, jedna časť je pre rybinovú drážku a druhá pre kónickú. Používajú sa dve stopkové frézy a dva kopírovacie krúžky pre výrobu jedného spoja na jednej šablóne.

Prídavné šablóny ponúkajú ďalšie možnosti rôznych typov spojov, ktoré vyrobíte na cinkovacom zariadení FD300 & 600. Je to minirybinový spoj, čapový spoj a otvorený rybinový spoj. Možnosť dokúpenia prídavných šablón zvyšuje úžitkovú hodnotu
nášho cinkovacieho prípravku oproti iným konkurenčným prípravkom.

Súčasť balenia:


• Oceľová šablóna
• Kopírovací krúžok D 11,1 mm
• Hnedé dorazy

Pre 12,7 mm otvorený spoj potrebujete dve frézky:

• M100-08081 - HM Drážkovacia fréza D 8 x 25 mm, stopka 8 mm.
• M118-12981 - HM Rybinová fréza D 12,7 x 20,6 mm / 8°, stopka 8 mm.
• (druhý kopírovací krúžok D 15,8 x 4mm je súčasťou balenia prípravku).
